原油液位計
原油液位計
作者：江蘇華尊自動化儀表有限公司 日期：2020-09-18 15:38:04
概述：

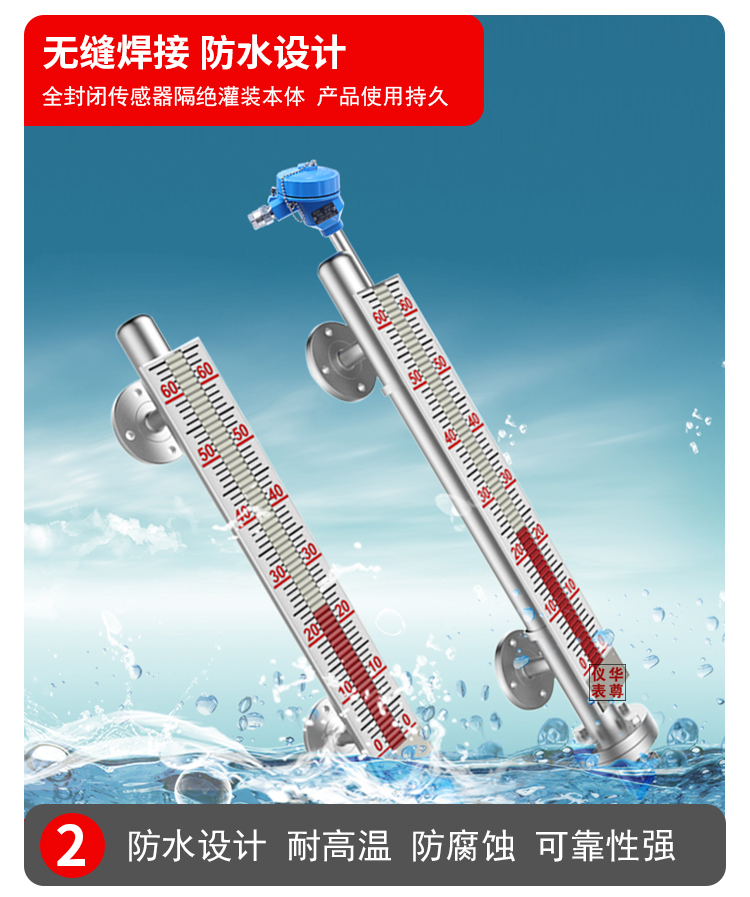

原油液位計能做到防泄漏、高密封和在高粘度、高溫、高壓、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。
原理：

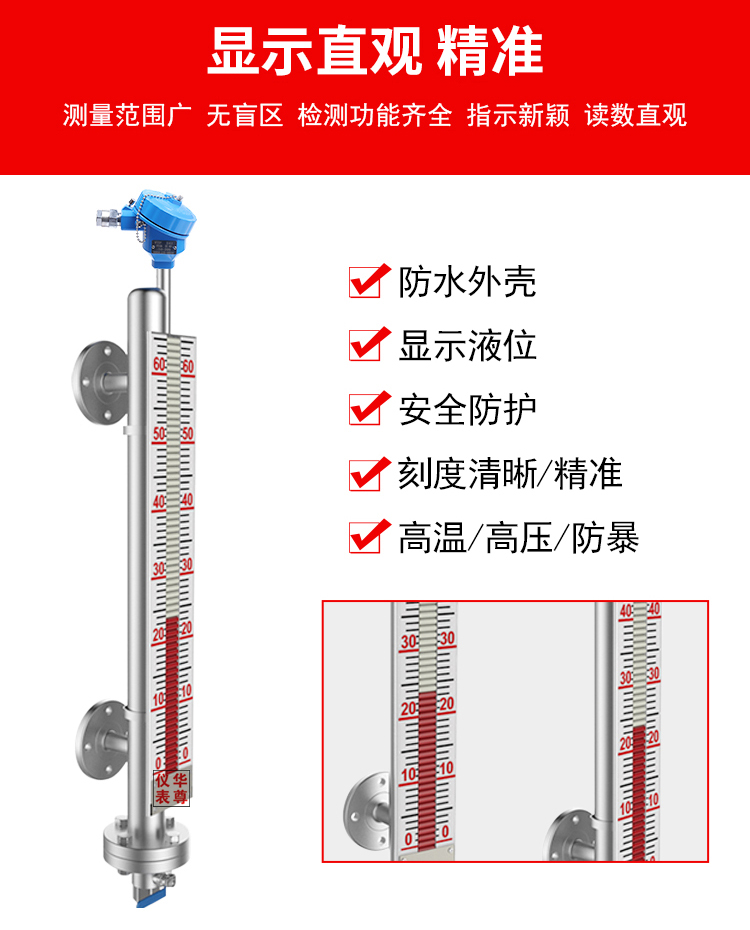

磁翻板液位計是基于連通器、浮力原理和磁性耦合原理實現液位的實時測量。當被測容器中的液位升降時，浮筒內的磁性浮子也隨之升降，浮子內的*磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處即液位的實際高度，從而實現液位的準確測量。
技術參數：
特點：

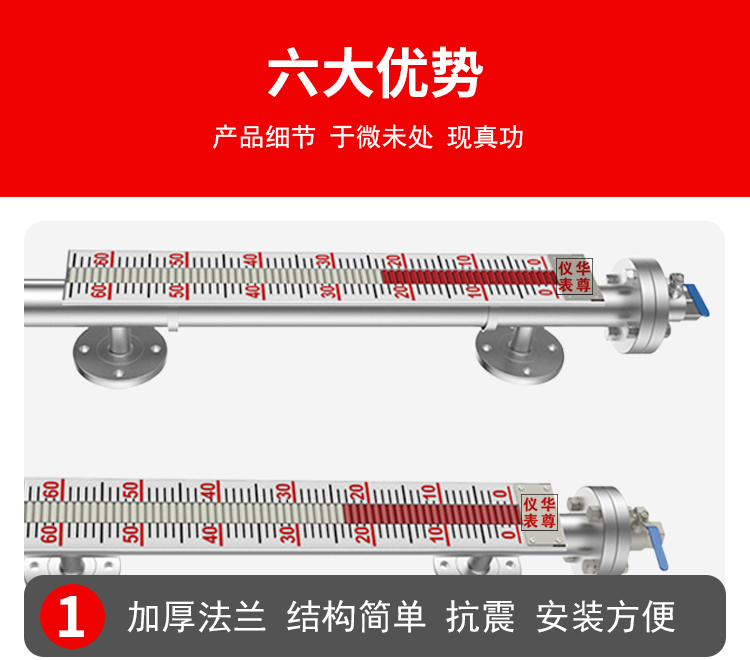

1、適用范圍廣、安裝方式多樣，適合任何介質的液位、界面的測量。
2、被測介質與指示結構完全隔離，密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高、使用壽命長。
3、耐振動性能好，能適應液位波動大的情況下工作，結構簡單，安裝方便，維護費用低。

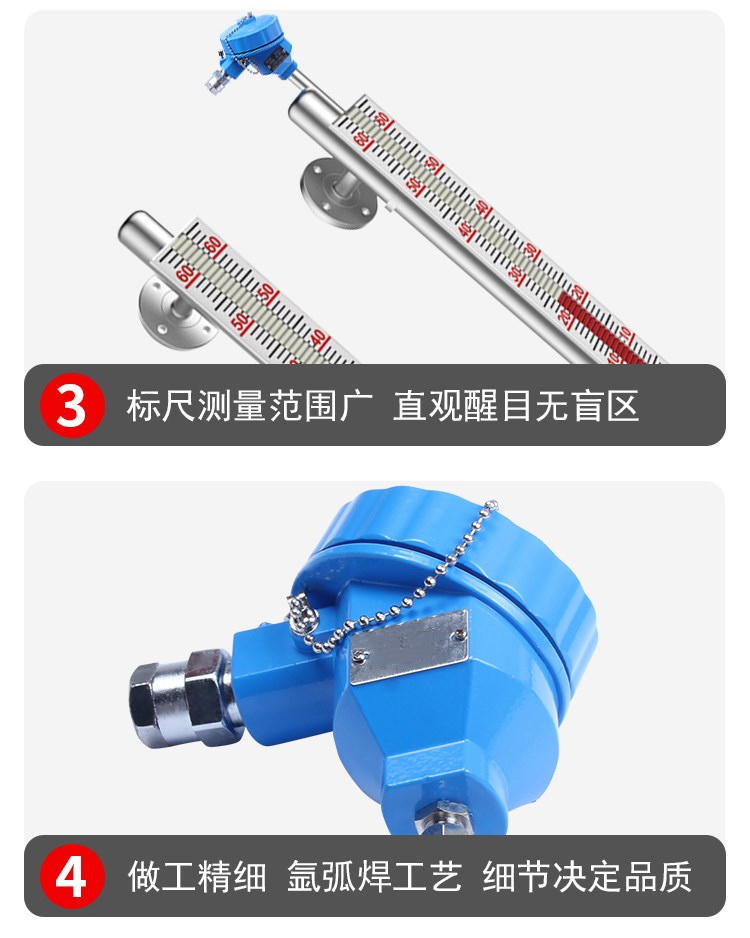

4、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全 雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。
5、帶精美的磁鋼校正器，現場隨意校調技術參數。
磁翻板液位計是基于連通器、浮力原理和磁性耦合原理實現液位的實時測量。當被測容器中的液位升降時，浮筒內的磁性浮子也隨之升降，浮子內的*磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處即液位的實際高度，從而實現液位的準確測量。
| 測量范圍 | 150～8000mm，對中心距超過8000mm的或運輸條件不允超長的液位計可采用分段制造 |
| 工作壓力 | 0.6；1.0；2.5；4.0；6.4；10Mpa |
| 工作溫度 | F ：120℃；G：200℃；H：450℃ |
| *度 | ±10mm |
| 介質密度 | 0.5～2.0g/cm3 |
| 介質密度差 | ≥150kg/m3(測量界位) |
| 環境振動 | 頻率≤25Hz 振幅≤0.5mm |
| 跟隨速度 | ≤0.08m/s |
| 介質粘度 | ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計 |
| 過程連接 | 旁路側面安裝法蘭:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10 |
| 開關選項 | 可選擇普通型、防爆型 |
1、適用范圍廣、安裝方式多樣，適合任何介質的液位、界面的測量。
2、被測介質與指示結構完全隔離，密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高、使用壽命長。
3、耐振動性能好，能適應液位波動大的情況下工作，結構簡單，安裝方便，維護費用低。
4、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全 雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。
5、帶精美的磁鋼校正器，現場隨意校調技術參數。
